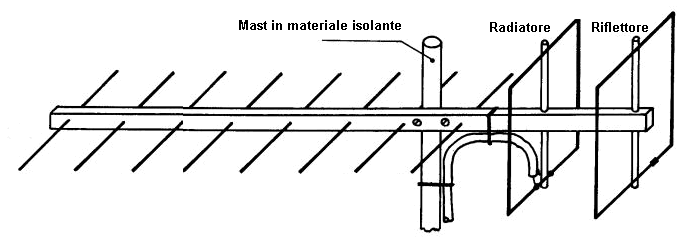

Michel Vonlanthen HB9AFO Wayne K6YNB ha pubblicato le dimensioni di una versione per i 1200 MHz della QUAGI su QST nell'agosto 1981. Precisa di seguire scrupolosamente le dimensioni date e i materiali utilizzati per la costruzione dell'antenna . A 1200 MHz un errore di 1 mm sulla lunghezza di un elemento degrada significativamente il guadagno dell'antenna. I Il boom e i distanziatori dono in plexiglass di 6 mm di spessore. La lunghezza del radiatore č la pių importante di tutte e il suo dimensionamento permette di regolare esattamente la frequenza di risonanza dell'antenna. Il connettore ( BNC ) č saldato direttamente sul filo. Se si utilizza un altro tipo di connettore, occorre ridimensionare leggermente la lunghezza del radiatore. 2 placche in plexiglass da 6 mm di spessore di 76 mm x 76 mm fissate sull'asse del bomm, sostengono il radiatore e il riflettore come in Fig. 2
10 Elementi (centrata su 1296 MHz, 686 mm di lunghezza) Gli elementi quad ( direttore e riflettore ) sono costruiti
con filo da 1 mm di diametro.
Facile da costruire, economica, grande guadagno e dimensioni ridotte, cosa volete di pių da una antenna? |
