CARATTERISTICHE ELETTRICHE

Frequenza di risonanza : 10.485 GHz ( centrobanda )
Banda Passante : 175 MHz
Guadagno ISO : 20.8 dBi
Guadagno rispetto ad Dipolo : 18.7 dBd
Angolo Apertura Verticale : 2.6°
n. fessure ( slots ) : 30
Dimensioni ingombro :  820 x 25 x 16 ( senza supporti al radome )

L'antenna a slots ( 30 ) è sicuramente la parte meccanicamente più complessa del Ponte IQ2BG e richiede una certa padronanza nel trattare la "materia prima" oltre la disponibilità di adatta strumentazione ( fresa a controllo numerico ) per operare sullo spezzone di guida d'onda utilizzato ove ricavare le 30 fessure ( slots ) necessarie.  Superfluo sconsigliare una operazione artigianale nella creazione degli slots, date le tolleranze in gioco che a 10 GHz rientrano nell'ordine dei 1/10 di mm. e quindi difficilmente ottenibili con "lavori di lima".  Inoltre lo spezzone in guida necessario è decisamente costoso ed il minimo errore, in relazione anche all'elevato numero di slots da realizzare, porterebbe inesorabilmente al decadimento prestazionale dell'antenna rendendola di fatto inutilizzabile.  Trovate quindi un amico dotato di strumenti adatti ( in tutti i sensi ... HI ! ) o di una officina disponibile a prepararvi il "gioiellino" ed i supporti in ottone per il sistema di regolazione/taratura.

Ma vediamo subito il materiale necessario per la realizzazione, anticipandovi che la scelta di un profilato in ottone con le caratteristiche adatte è un po' una scelta obbligata, dato che il mercato non offre l'equivalente in alluminio a parità di dimensioni e che la lavorazione di questo materiale, in termini di precisione realizzativa, è nettamente inferiore all'ottone.

MATERIALE NECESSARIO

mm. 800 di profilato 25 x 12,5 x 1 mm ( L x H x S )  OTTONE  ( o spezzone di guida d'onda )
mm. 60   di piatto    10 x 23  di alluminio pieno di ALLUMINIO di ottima qualità per i tamponi
mm. 50   di barra     30 x 30  di ottone per slitta di bloccaggio tampone/viti ( 3 ) di taratura.
mm. 6     di filo in argento o rame argentato di 1 mm di spessore per il lanciatore.
n.1 Connettore SMA - Femmina da pannello di ottima qualità.
n.2 Viti  M4 in INOX lunghe 60 mm per movimento di precisione tamponi.
n.2 Viti  M4 in OTTONE lunghe 5 mm per fissaggio slitta.
n.2 Viti  M3 in OTTONE lunghe 5 mm per bloccaggio definitivo tamponi.
n.7 Viti  M3 in INOX lunghezza 10 mm per sistema di taratura impedenza e fissaggio SMA
n.4 Dati M4 in INOX per supporto movimento tamponi.
Lega stagno/argento Q.B. per saldatura su ottone supporto gruppo accordo ( 3 viti ) e SMA con relativo lanciatore.

N.B. Il connettore SMA è preferibile che non sia saldato direttamente sul profilato ma fissato con 4 viti 3M su una piazzola in ottone, come per le 3 viti di taratura, saldata sulla guida.
Questo per evitare danneggiamenti al profilato che potrebbe venire deformato dalle viti di fissaggio e per garantire una migliore impermeabilità ( che rimane comunque funzione del tipo di radome utilizzato per proteggere il sistema dagli agenti esterni ).

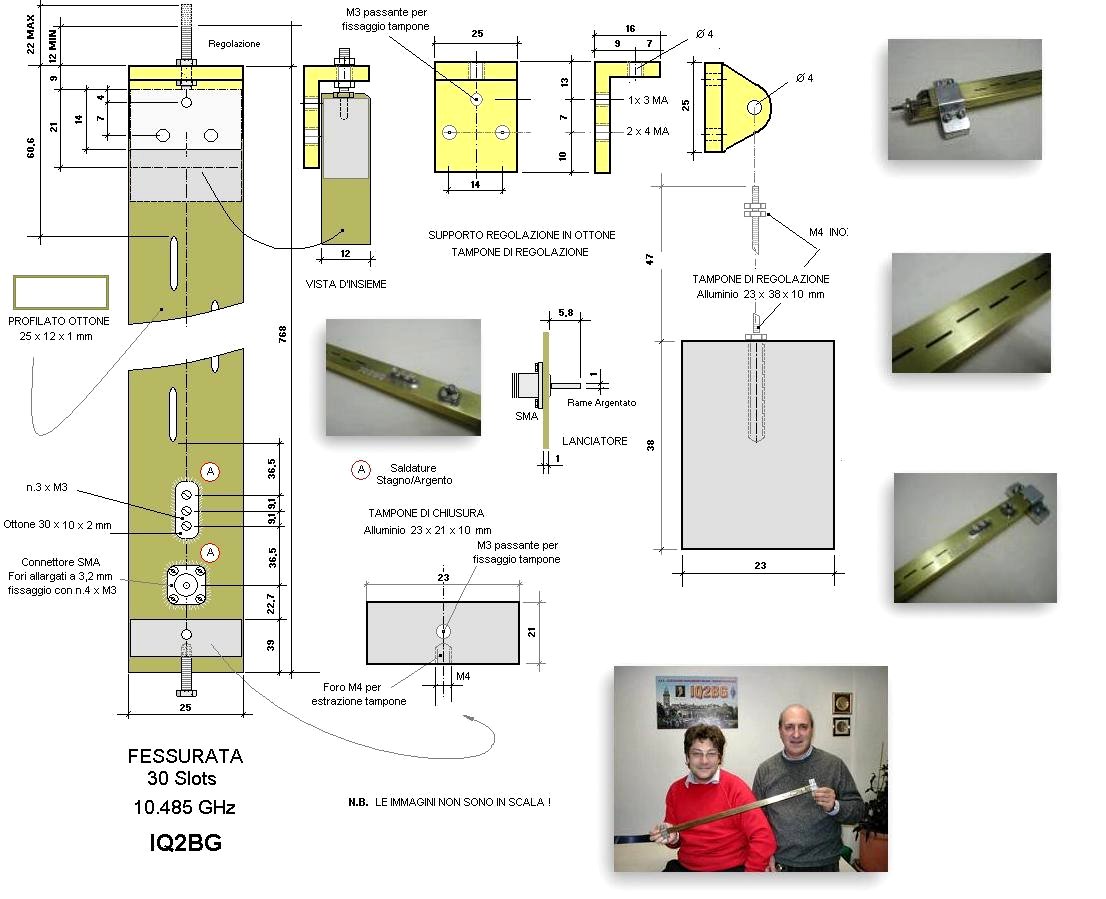

Bene !.... mettiamoci all'opera e guardiamo un po' i disegni del progetto.

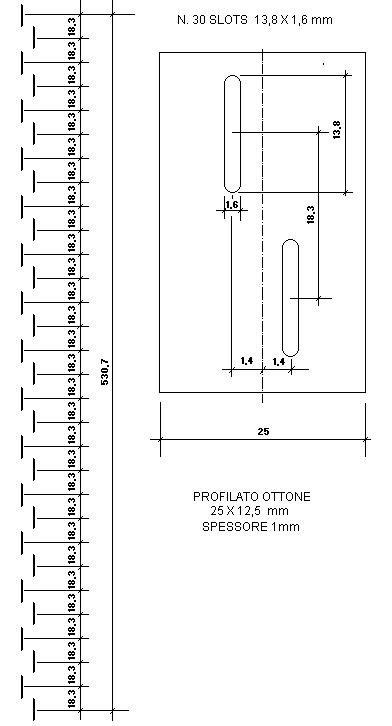

STRUTTURA DELLE FESSURE ( slots ) E DIMENSIONI

CLICK SULL'IMMAGINE PER INGRANDIRE

 PARTICOLARI SISTEMI DI ALIMENTAZIONE E TARATURA

CLICK SULL'IMMAGINE PER INGRANDIRE

COME PROCEDERE
