Con
questo circuito l’OM che desidera
sperimentare la ricezione in ATV
sarà in grado di costruire un completo
ricevitore operante tra 900 e 1900 MHz e
quindi anche nella banda dei 23 cm.
(1240 MHz.). Il progetto è opera di
I2ROM Roberto ed è ormai stato costruito,
come l'analogo trasmettitore al quale può
essere abbinato, in centinaia di esemplari con
TUNER diversi da OM di tutta Italia a garanzia
del buon rapporto costo/prestazioni.
Nelle

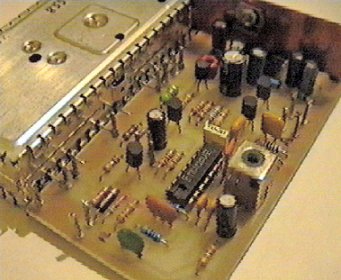

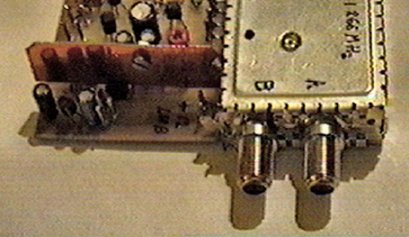

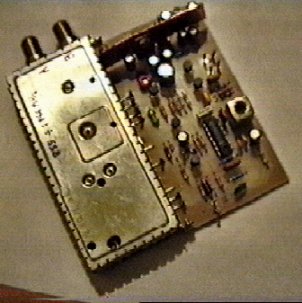

immagini potete vedere quello relativo al
mio RX utilizzante TUNER Philips a 2
ingressi.

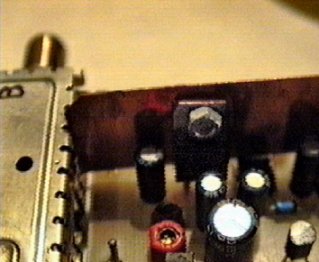

L'alimentazione
del TUNER nel mio caso è sia a 5 che a 12
v. ( si noti l'aletta di raffreddamento del
7805 assolutamente necessaria )
DISPOSIZIONE
COMPONENTI

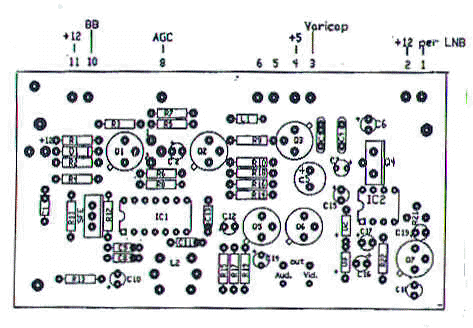

Aiutandovi
con l'immagine, potete facilmente
individuare la disposizione dei
principali componenti sullo stampato.
SCHEMA
DISPOSIZIONE COMPONENTI (
ERRATO -- Vedi sotto )
23.03.2003

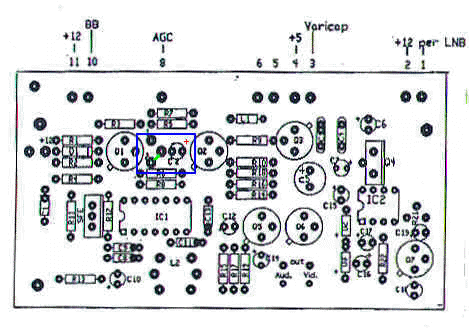

ERRORE
Lo schema corretto
riporta un condensatore elettrolitico
( C2 ) con polarità invertita e un
ponticello (in verde) mancante.
ELENCO
COMPONENTI
| R1
= 2,2K |
R11=
470 |
R22
= 1,5K |
| R2
= 560 |
R12
= 470 |
|
| R3
= 100 |
R13
= 100 |
| R4
= 100 |
R14
= 100K |
| R5
= 5,6K |
R15
= 27K |
| R6
= 1K |
R16
= 2,7K |
| R7
= 270 |
R17
= 1,2K |
| R8
= 100 |
R18
= 100 |
| R9
= 100 |
R19
= 2,7K |
| R10
= 220 |
R21
= 2/50K Multigiri |
|
|
|
|
| C1
= 120pF |
C11
= 560pF |
Q1,2,5,6
= BC548 |
| C2
= 47uF 16V |
C12
= 10uF 16V |
Q3
= BC558 |
| C3
= 68 pF |
C13
= 47nF |
Q4
= 7805 |
| C4
= 5-30 pF |
C14
= 10uF 16V |
Q7
= 78L18 |
| C5
= 470uF 16V |
C15
= 100uF 25V |
IC1
= TBA120 U |
| C6
= 100uF 16V |
C16
= 1uF 25V |
IC2
= LM555 |
| C7
= 100uF 16V |
C17
= 100uF 25V |
D1
= 1N5818 |
| C8
= 22nF |
C18
= 100uF 25V |
D2,3
= IN4004 |
| C9
= 22nF |
C19
= 100uF 25V |
L1
= 8,2 uH |
| C10
= 100uF 16V |
SFE
= 6,5 MHz |
L2
= 6,5 MHz |

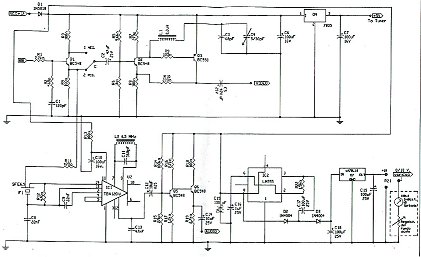

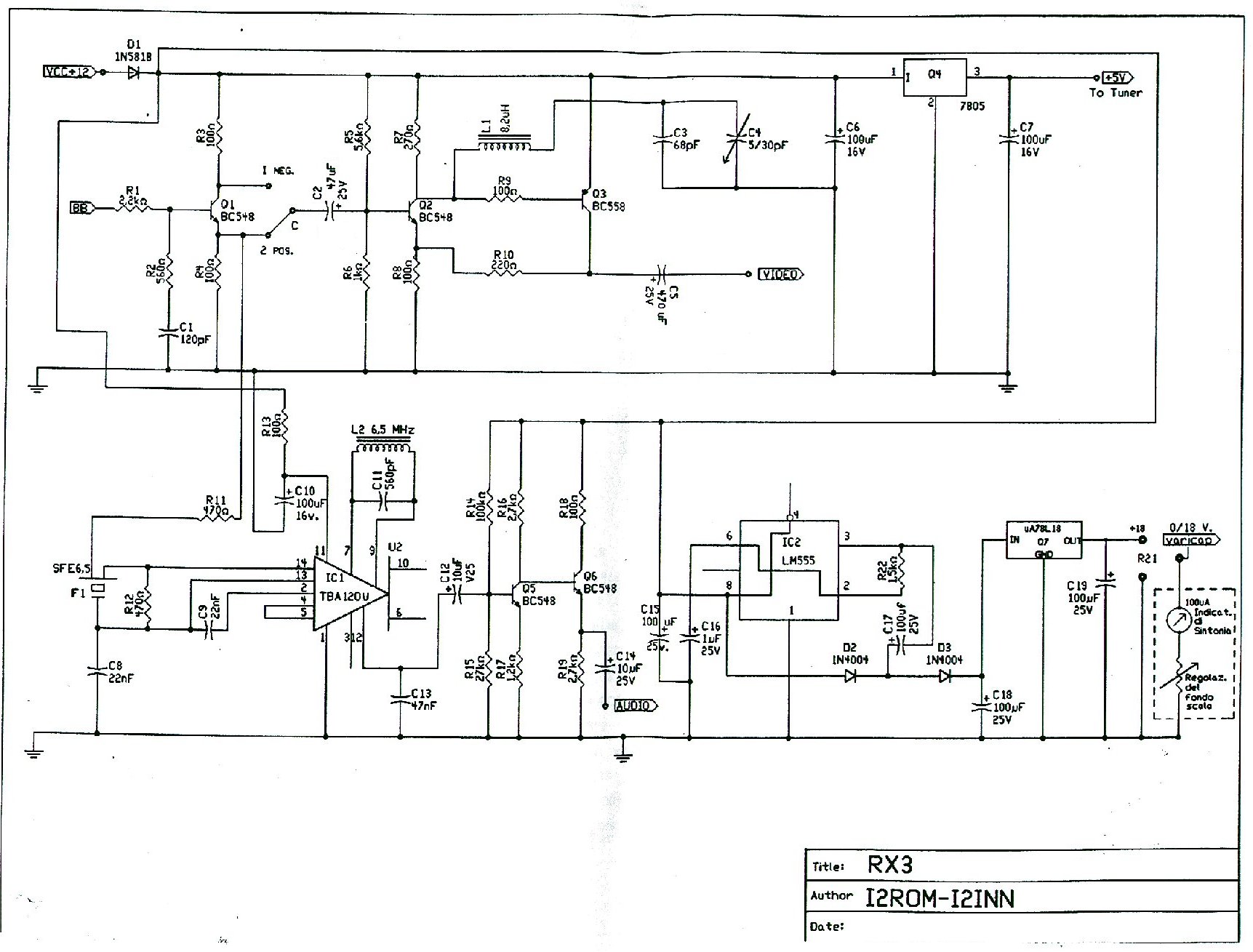

SCHEMA
ELETTRICO
click
sull'immagine per ingrandire
NOTE
COSTRUTTIVE
-
La copertura in frequenza va da 880 a 1950 MHz
- NF = 10dB
- BW a -3dB = 27 MHz
- Al Pin 1 si può dare tensione per alimentare un
LNB o un preamplificatore esterno
- Pin 7 uscita AGC per eventuale S Meter
- R10 determina l'amplificazione video
aumentare il valore per un P.P. video più
alto
- I Pin 6 e 5 si usano per i gruppi a doppio
ingresso
e con commutazione IF a 27 e 18 MHz
mediante
modifiche da apportare internamente al
gruppo
- Onde evitare interferenze e/o segnali TV in UHF
baypassare all'interno del TUNER i piedini
del +5v.
e del VARICAP con un condensatore cip tra
100 1000 pF
. L2 = 1,2 uH o altro valore purchè risuonante
con C11
a 6,5 MHz
Per
chi desiderasse il ricevitore già montato e
collaudato o semplicemente il kit per la sua
costruzione, potrà rivolgersi a I2ROM Roberto
che è
disponibile per l’assistenza relativa al
reperimento dei componenti necessari al suo
assemblaggio ed alla eventuale messa a punto.
|
