Programmatore TIPO IN-CIRCUIT JDM

per PIC 16F84/16F628 e ... altro

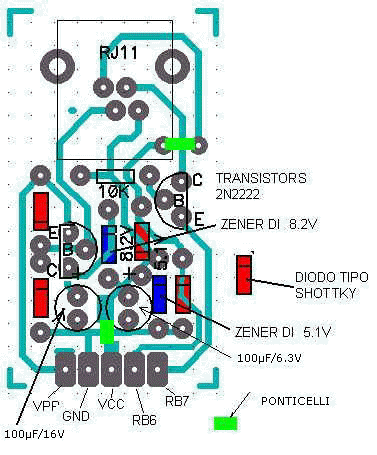

Presento qua il popolare programmatore in-circuit chiamato JDM che è compatibile con l'altrettanto noto free-software di programmazione PIC  IC-PROG. Questo piccolo circuito può programmare il nuovo ed economico  pic 16F628 ora molto usato e che ha ormai rimpiazzato l'ormai obsoleto PIC16F84. E' stato disegnato sopra uno stampato di 2x4 cm. ma potrebbe essere realizzato tranquillamente su un "millefori".

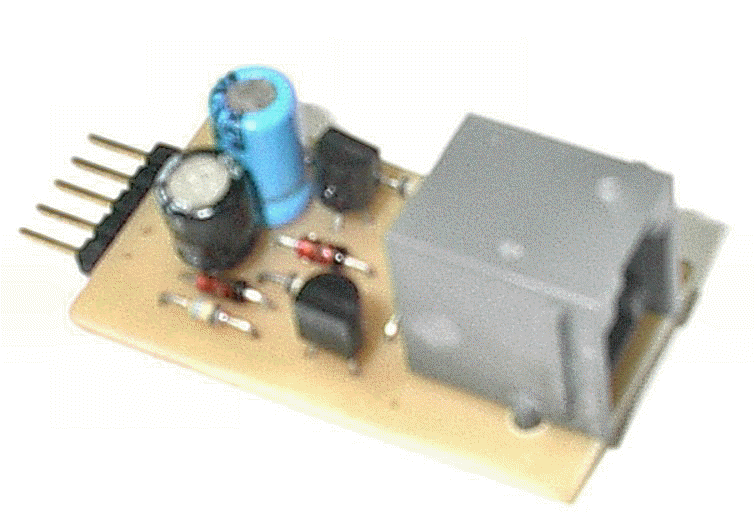

Queste sono le immagini del programmatore JDM tipo in-circuit. Ha 5 pins che si inseriscono nella eventuale protoboard per programmare qualsiasi PIC . Si devono cablare i pins VPP,VCC,GND,RB7,RB6 del PIC.

Chi non disponesse di protoboard, potrà facilmente montare uno zoccolo a 18 pin per il PIC su un piccolo pezzo di millefori.

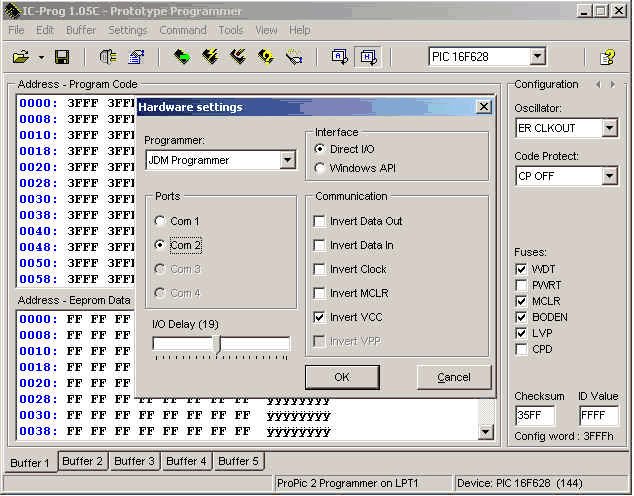

Perchè il programma IC-PROG lo possa riconoscere, si dovrà configurare l'hardware come sotto specificato. (invert Vcc).

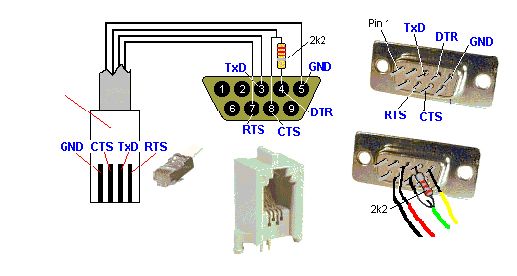

Si deve costruire un cavo per la porta seriale come indicato nella figura seguente. Si noti che la resistenza da 2.2K è inserita direttamente sul connettore e si può usare un normale cavo telefonico a 4 fili con il rispettivo connettore rj-11 per connettere il PC con il programmatore ( non superare la lunghezza di 1.5 mt )

CONNESSIONE ALLA SERIALE DEL PC

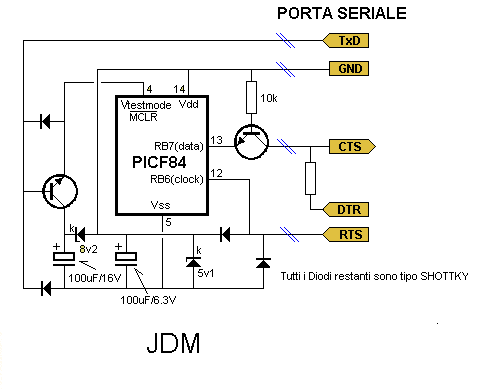

Questo è lo schema elettrico. I diodi shottky, data la minore caduta di tensione diretta presentata, consentono di attingere maggiore energia dalla porta seriale del PC

     MATERIALE UTILIZZATO

• N. 2  transistor 2N2222,

• Zener di 5.1/0.5W

• Zener di 8.2/0.5W

• Condensatori di 100uF/16v e un altro di 100uF/6.3v

• Resistenze di 10k e di 2.2k , 1/8W.

• N.4 diodi tipo shottky di piccola potenza

• vetronite singola faccia 2x4 cm

• n. 1 connettore RJ11 da cs
